【西安熔斷器工廠】回路手車由哪些構件組成?

2023-02-17 16:10:08

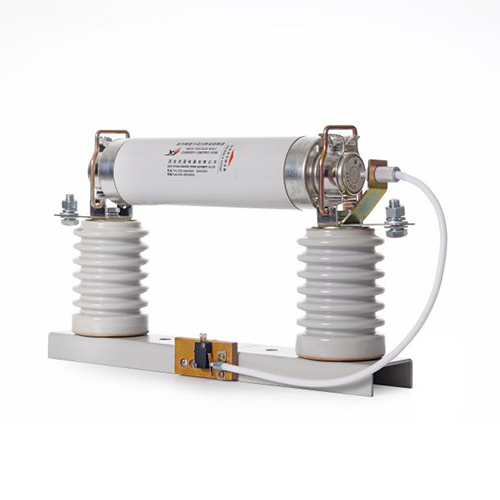

回路手車由哪些構件組成?回路手車的組成由熔斷器座、熔芯、接觸器、電纜和搖進機構五大部分組成,熔芯安裝在由環氧樹脂澆注而成的半封閉絕緣支架內。相同的手車可以互換。每相極柱上安裝帶彈簧觸頭。手車在柜內分為斷開、試驗、工作位置,西安熔斷器工廠每一個位置都有對應的定位裝置以確保手車處于以上特定位置時不會隨意移動。FC回路柜內高壓熔斷器和真空接觸器可采用各自獨立的分體式布置安裝,也可采用成套的組合電器模塊。

開關柜內柜體前下方是手車室,在手車室內安裝特定的手車導軌,供手車在柜體內可靠滑行與工作。在手車室的后部裝有三只靜觸頭罩和可上下滑動的金屬活門。手車在柜內有工作位置和斷開/試驗位置,當手車位于斷開/試驗位置時,接地的金屬活門可自行關閉,遮住上、下靜觸頭,起到保護作用。所有的操作都可并應在柜門關閉的情況下進行,通過門上的視察窗可以看到手車所處的位置及真空接觸器和高壓限流熔斷器的工作狀態,從而確保運行操作人員的安全。為保證在窄小的柜內方便地安裝和維護元器件,三相電流互感器安裝在手車的下觸頭處,為提高機械強度和絕緣水平,可與下靜觸頭澆注為一體。

西安熔斷器工廠

柜體的下部為電纜室,室內可安裝電流互感器、接地開關、避雷器等電器元件。一次電纜的聯接方式非常靈活,動力電纜既可從柜上方進入,也可從下方進入。從下方進入時又可分為前部、后部兩種位置進線,可配單芯、多芯,鎧裝等各種類型的電纜。繼電器儀表室位于開關柜的前上部,西安熔斷器工廠的繼電器儀表室前門可以裝測量儀表、操作開關、按鈕和信號繼電器等二次設備。在繼電器儀表室側板上留有小母線穿越孔位以便施工。
